转塔冲孔网
转塔冲孔网主要在不同金属板上冲压各种形状的花型,拉边,简单裁断,割角工艺,一次成型无需换模具,具有良好装饰性,美观大方,装饰网分为室内装饰用网和室外装饰用网,转塔数控冲床是数控机床的一种,它是利用数控技术控制机床的高精度、高效率的金属板材冲孔和步冲的加工设备,利用单次冲裁方式和步冲方式和冲裁方式及蚕食等方法冲出各种形状、尺寸的孔和零件,特别适合于多品种的中、小批量或单件,下面由河北逍迪丝网制品有限公司来详细介绍一下砖塔冲孔网的基本常识
转塔冲孔网材料
不锈钢,低碳钢板,镀锌 PVC 冷轧,铝合金1-7系,等薄板

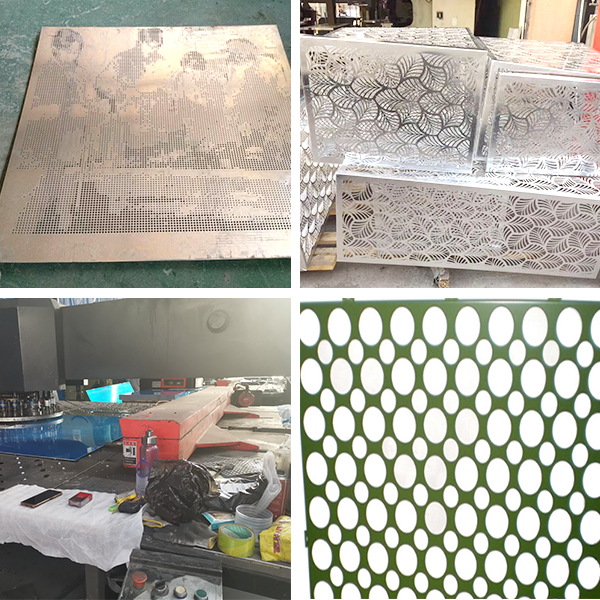

转塔冲孔网孔型
长方孔、方孔、菱形孔、圆孔、六角形孔、十字孔、三角孔、长圆孔、长腰孔、梅花孔、鱼鳞孔、图案孔、五角星形孔、不规则孔、拉边,裁角,等

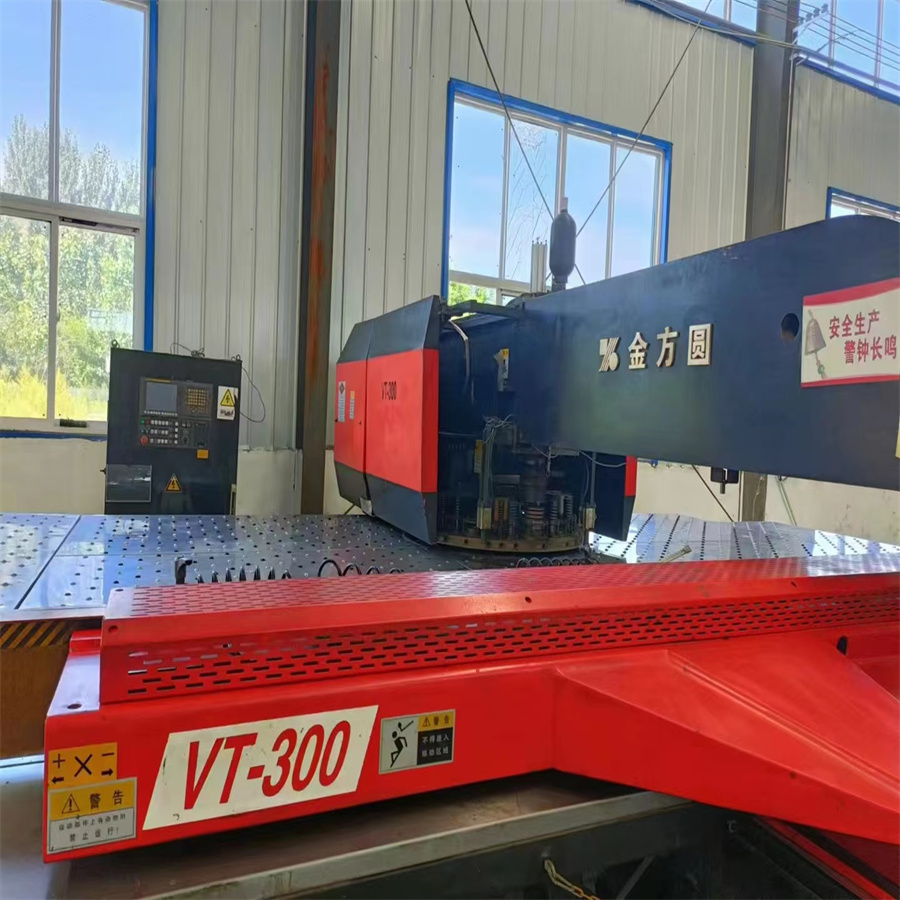

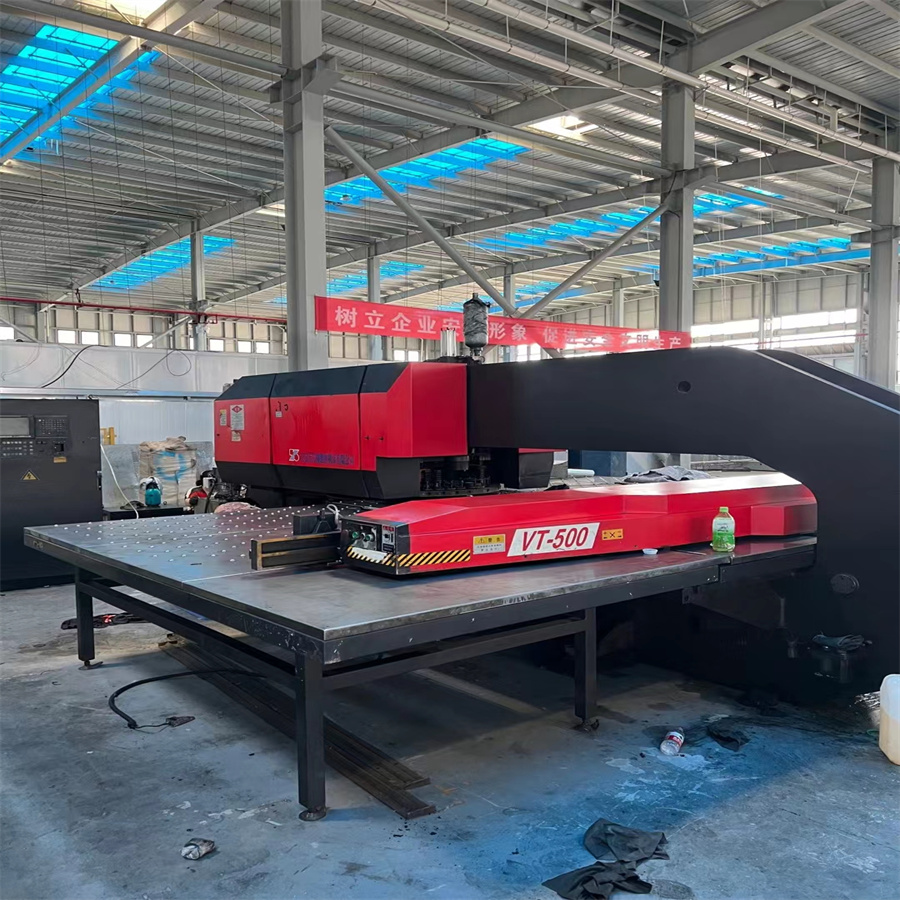

转塔冲孔网机器设备简单介绍
- 单 位公称力(KN)200/300
- 床身结构:C型 现在部分机型还是采用c形,不过大部分的冲床已经改为0形
- 加工板材尺寸(mm)1250*2500
- 丝杆精度C5
- 移动速度(m/min)40
- 丝杠导程(mm)32/40
- 加工精度(mm)±0.1
- 冲压频率(SPm)180(可调)
- 控制轴数(X、Y、T)3
- 工作电源380V/50HZ
- 转盘速度(rpm)30
- 总电机功率(Kw)9
- 工位数18/24/32
- 机床重量(T)6/8
- 气夹定位原点定位1个
- 机床尺寸(mm)4700*3600*2200
转塔冲孔网主要特点
- 三轴联动,坐标运动的控制。广泛用于各行业金属板材的加工,能完成各种孔形的冲压,以及百叶窗、压窝等各种浅拉伸工艺
- 进口伺服电机控制的精密丝杠传动,气动夹钳、毛刷台面、高强度、高钢性钢板焊接开式床身,机械主传动
- 耐磨球铁转盘,国际国际通用模具结构
- 自主研发数控软件可同时进行手动快、慢速移动和增量移动
- 绝对坐标和相对坐标混合编程
- 丝杠侧隙软件补偿
- 调用、修改、删除、插入等编辑功能
- 空运行自诊断,出错程序显示
- 断点继续加工及清零功能
- CAD图形自动转换为加工代码
- 控制冲床的关闭和打开具有模拟加工功能
- 工作时间显示及工件加工数量显示
- 过流、过压、过热、错相保护,完善的检测功能
转塔冲孔网操作规程
- 工人最好是有一定的CAD基础知识,且经过培训和学习后,能掌握设备的结构、性能,熟悉操作规程并取得操作许可方可独立操作
- 正确使用设备上安全保护和控制装置,不能任意拆动
- 检查机床各传动、连接、等部位及防护保险装置是否正常,装模具螺钉必须牢固,不得私自移动
- 机床在工作前应作空运转2-3分钟,检查脚闸等控制装置的灵活性,确认正常后方可使用,不得让机器带病运转
- 模具时要紧牢固,上、下模对正,保证位置正确,用手搬转机床试冲(空车),确保在模具处于良好情况下工作
- 开车前要注意润滑,取下床面上的一切浮放物品
- 转塔取动时或运转冲制中,操作者站立要恰当,手和头部应与冲床保持一定的距离,并时刻注意冲头动作,严禁机器在运转时与他人闲谈或者走开
- 冲制较短小工件时,应用专门工具,不得用手直接送料或取件
- 冲制长体零件时,应设制安全托料架或采取其它安全措施,以免掘伤
- 单冲时,手脚不准放在手、脚闸上,必须冲一次搬(踏)一下,严防事故
- 两人以上共同操作时,负责搬(踏)闸者,必须注意送料人的动作,严禁一面取件,一面搬(踏)闸
- 工作结束时及时停车,切断电源,清洗机床,整理环境

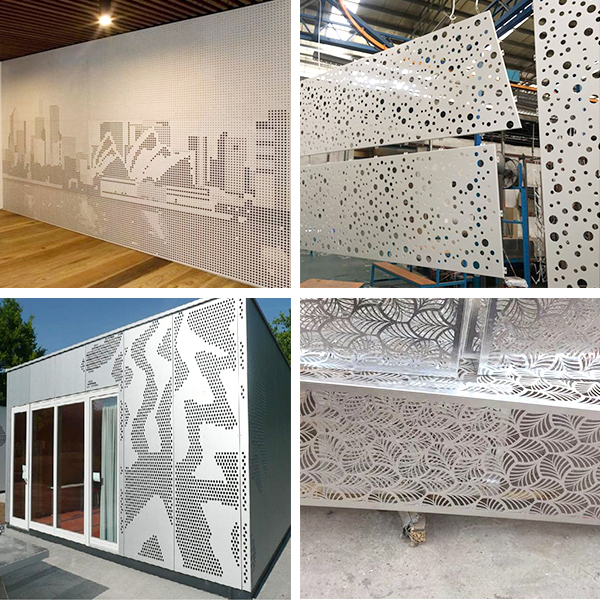

转塔冲孔网应用
转塔冲孔网主要应用于装饰领域最为广泛比如,幕墙网,广告牌,内装修,酒店装修,售楼部外装修,艺术馆,吊顶,汽车,高铁,展会厅,现代金属风格饭店领域等
